добавлен в корзину
Перейти в корзинуПолиналив ЭП
KF0024
₽за кг
Полиналив ЭП
KF0024
Наливной пол эпоксидный
₽за кг
Посчитайте, сколько потребуется краски
Укажите площадь, которую хотите покрасить
Вам понадобится:
9
Вы можете проконсультироваться с нашим менеджером о точном количестве материала и доставке
Описание продукта
Эпоксидный пол
• высокая механическая прочность
• высокая химическая стойкость
• адгезия и износостойкость
• водостойкость и водонепроницаемость
• стойкость к ультрафиолетовому излучению
• отличные декоративные свойства
• не содержит растворителей
• без запаха
Эпоксидное покрытие обладает высокой адгезией к различным основаниям, стойкостью к износу, химической стойкостью, твердостью и прочностью.
Для увеличения декоративных свойств поверхности полов можно стыковать участки с разными цветами, делать цветовые разводы, использовать дополнительные декоративные элементы (блестки, чипсы, флоки и т. п.).
Основные области применения
Наносится на: бетон, пескобетон, кирпич, шифер.
Эпоксидные полимерные наливные полы применяются как на больших промышленных объектах, так и на маленьких бытовых.

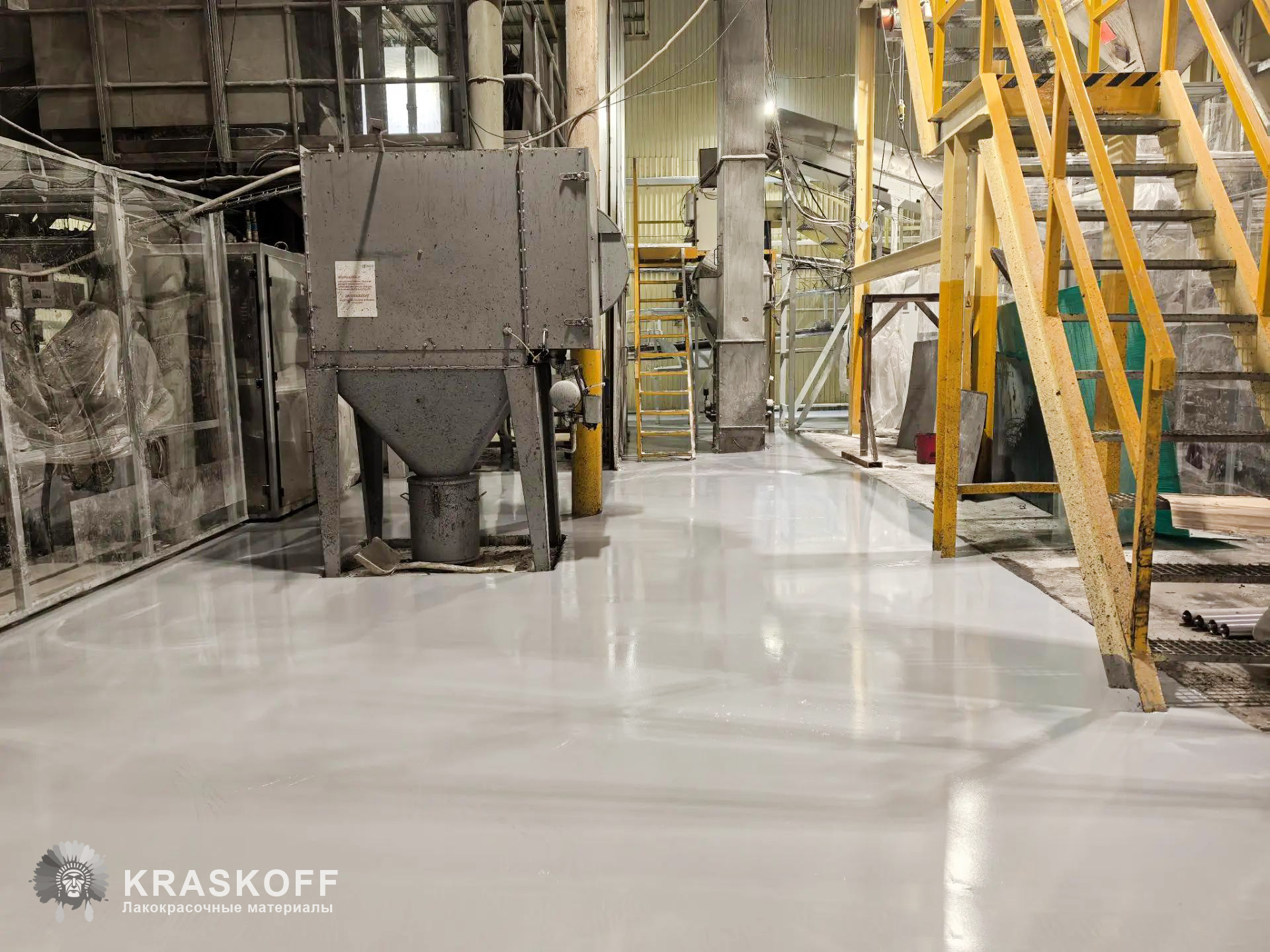

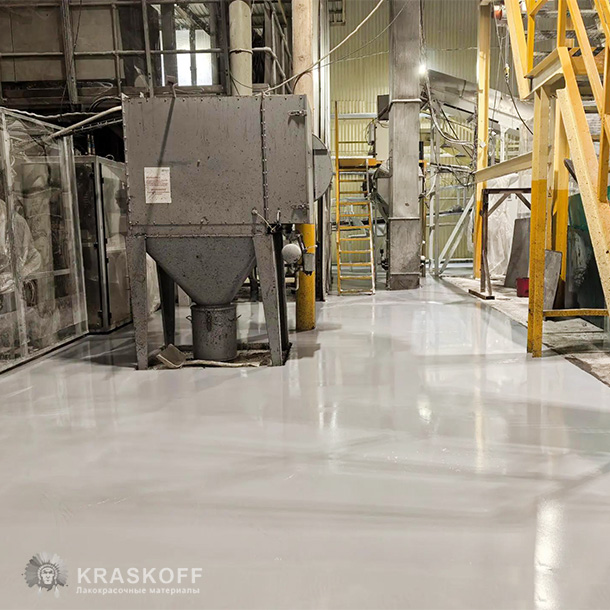

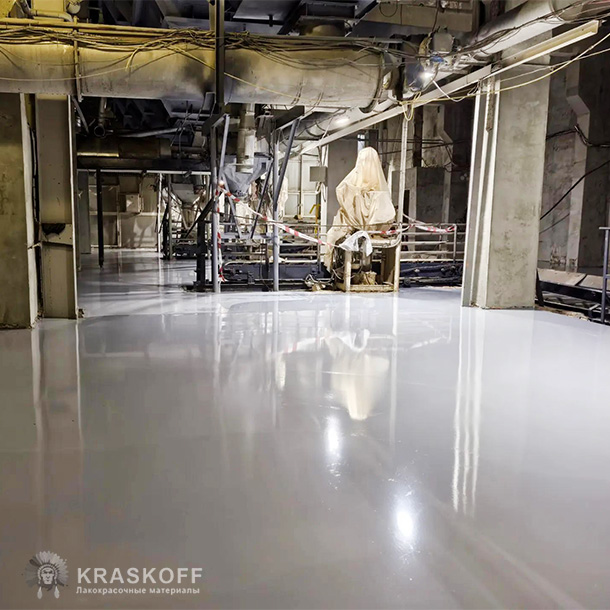

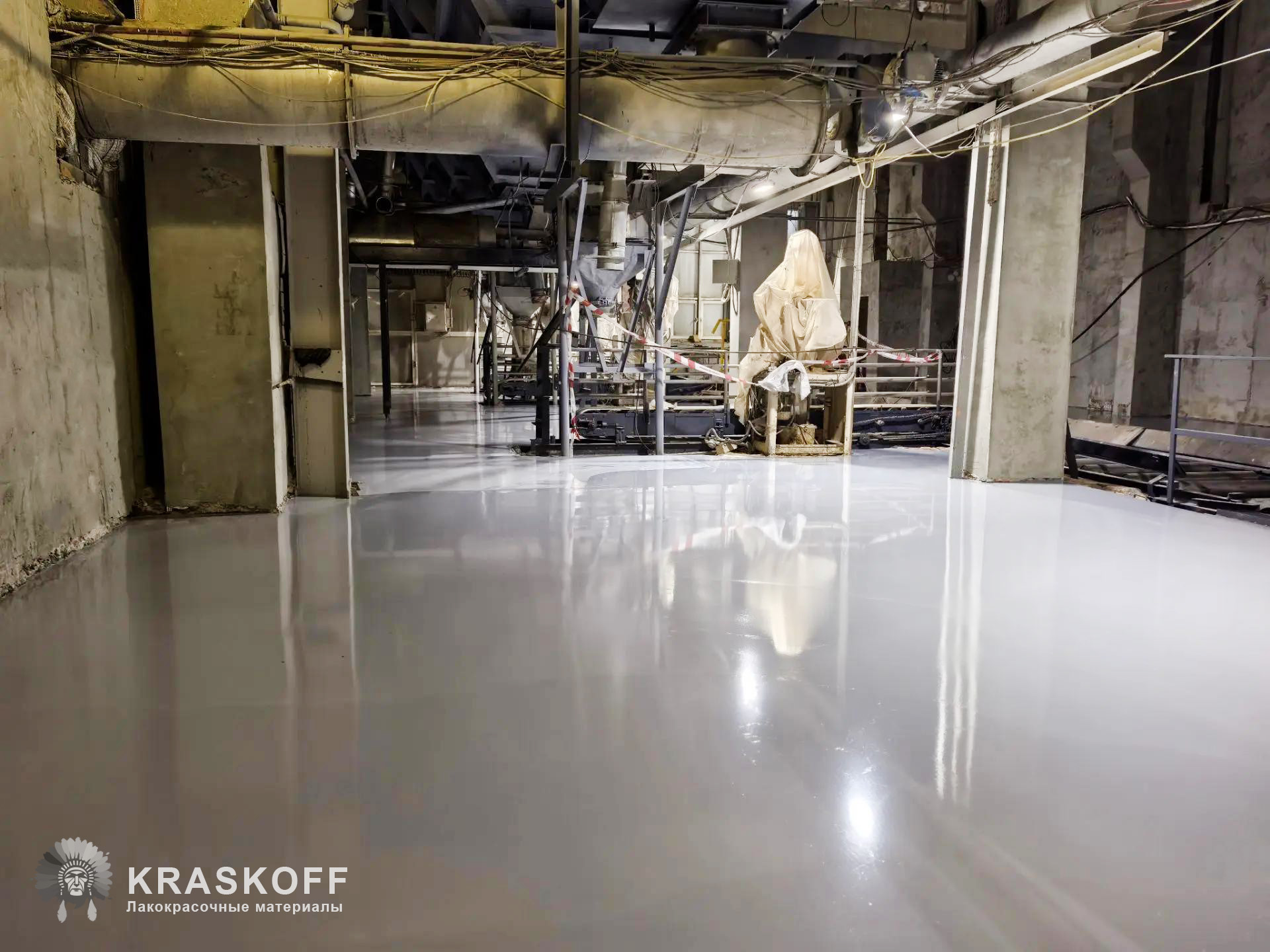

На промышленных объектах: цеха, склады, паркинги и т. п. – эпоксидные полы чаще всего выполняются в виде кварцнаполненных покрытий. Это обеспечивает два больших преимущества: уменьшение цены и увеличение прочности – стойкости к истирающим нагрузкам. Уменьшение цены происходит за счет замены части полимера на кварцевый песок. Кроме того, цена уменьшается за счет более простой технологии укладки. Повышение износостойкости происходит за счет того, что кварцевый песок находится непосредственно в лицевом слое и принимает нагрузку на себя. Еще одним достоинством эпоксидных покрытий с кварцем является возможность легко регулировать шероховатость поверхности – от очень шероховатой до практически гладкой.
На общественных объектах: офисы, торговые и развлекательные центры, поликлиники, больницы и т. п. – выполняются классические наливные эпоксидные полы. При устройстве таких полов лицевой слой наносится именно методом налива, что позволяет получить максимально гладкую поверхность и, соответственно, лучший внешний вид.
В ресторанах, барах, танцзалах, фитнес-клубах и т. п. могут выполняться высоко декоративные покрытия. Для их устройства применяются различные декоративные элементы: блестки, чипсы, флоки и т. п.
Эксплуатация наливных полов эпоксидных возможна внутри помещений, «под навесом» и ограниченно на открытом воздухе. Если полы выполняются на открытом воздухе, необходимо наличие гидроизоляции бетонного основания.
Подготовка основания к нанесению
Перед нанесением эпоксидного полимерного наливного покрытия необходимо тщательно подготовить поверхность: обеспечить ее ровность (перепады не более 2 мм на рейке 2 м), а также полное закрытие пор бетона, что достигается нанесением протекторного слоя грунта.
Поверхность бетона должна быть с марочной прочностью не менее М200, полностью очищена от грязи, старого покрытия, перед нанесением эмали слегка зачищена для открытия пор и обеспылена. Влажность основания – не более 4%. Двухкомпонентный наливной пол Полиналив ЭП используется с обязательным предварительным грунтованием эпоксидными Грунтами серии Полигрунт ЭП или полиуретановыми Грунтами серии «Полигрунт», время нанесения наливного пола на загрунтованную поверхность зависит от технических характеристик грунта.
Подготовка рабочего места
До начала работ следует подготовить отдельное место (зона замешивания) для смешения компонентов:
• Расстелить двухслойную пленку из полиэтилена;
• Определить и назначить рабочих, которые будут производить замешивание материала и не покидать зону замешивания во время выполнения работ;
• Для выхода с зоны замешивания обеспечить рабочих сменной обувью (не допускается использование полиэтиленовых бахил);
• При внешнем загрязнении тары или сменной обуви компонентами материалов исключить попадание отдельных компонентов (А или Б) на подготовленную поверхность. При попадании отдельных компонентов возможно образование отслоений и вздутия покрытия!
Подготовка состава к нанесению
Наливной пол эпоксидный поставляется в виде двух компонентов – А и Б, соотношение компонентов по объему 4,95:1 (по массе 20,8:4,2).
Для смешивания компонентов используют миксер для красок с функцией изменения оборотов мощностью не менее 1КВт, рекомендуются двуспиральные ленточные мешалки. Не допускается ручное перемешивание или проволочные миксеры!
Оптимальная частота вращения определяется при погружении миксера по центру на дно тары, на поверхности материала должна образоваться воронка глубиной 1/4 - 1/5 от общего уровня материала и создать движение всего объема состава. Частота вращения ориентировочно составляет 400-600 об./мин.
Компонент А предварительно размешивают в течении 2-3 минут, затем – в компонент А не прерывая перемешивания постепенно вливают компонент Б. Полученную смесь продолжают миксером не менее 3-4 минут, избегая замешивания воздуха и непромесов у стенок и дна тары до полного смешения компонентов. После смешивания наливному полу дают отстояться в течение 5-8 минут, для выхода вовлеченного воздуха и сразу приступают к работе. Комплект используется полностью, без деления. ЗАПРЕЩАЕТСЯ разбавлять!
Важно! Готовый состав сразу вылить и распределить по поверхности. Не допускается выскребания остатков наливного пола со стенок и дна тары, а также переворачивание ведра для стекания остатков состава на поверхность, это может привести к дефектам покрытия, так как смешение компонентов в этих участках тары может быть не полным.
Использовать приготовленный состав в течение 40 минут в зависимости от температуры воздуха.
Способ нанесения
Наносится методом «налива». Это дает возможность получить гладкую ровную поверхность готового эпоксидного покрытия, что практически недостижимо при нанесении кистями, валиками, распылителями и т. п.
Толщина эпоксидного полимерного наливного пола зависит от нескольких факторов: нагрузок, назначения помещения, пожеланий заказчика и т. д. Минимальная толщина 1,5–2 мм, наиболее распространенная 2,0–2,5 мм, максимальная 4,5–5 мм. Делать эпоксидные полы большей толщины не имеет смысла, так как, с одной стороны, цена наливных полов возрастает, с другой, увеличение толщины не дает никаких эксплуатационных преимуществ.
Для нанесения эпоксидного покрытия используются следующие инструменты: ракли, зубчатые и плоские шпатели, кисти, валики, игольчатые валики, краскоступы. Позаботьтесь о чистоте инструментов заранее, в случае наличия смазки, особенно на новых металлических инструментах, для ее удаления замочите инструмент на 4-6 часов в растворителе (У-Растворитель, Ксилол), тщательно удалите смазку и остатки растворителя, дайте инструменту полностью высохнуть.
Поверхность грунтуется эпоксидными Грунтами серии «Полигрунт ЭП» на основания с прочностью не ниже М200 или полиуретановыми Грунтами серии «Полигрунт» для упрочения и более глубокой пропитки до однородной лаковой пленки и полного закрытия пор.
В процессе нанесения наливного пола обязательно необходимо рассчитывать и соблюдать временные интервалы проведения работ.
Готовый состав сразу вылить и распределить по поверхности необходимыми инструментами. Прокатать игольчатым валиком, особое внимание уделяя границам замесов и участкам появления воздушных пузырей.
При устройстве промышленных эпоксидных полимерных наливных полов в материал при перемешивании сразу добавляется кварцевый песок.
При первичной работе с материалом рекомендуется потренироваться на небольшом наиболее скрытом участке (5-50 м2), с прохождением всех этапов выполнения работ, для получения наиболее достоверного результата.
Проведение окрасочных работ следует осуществлять при температуре основания и воздуха от +10°С до +30°С и влажности не более 80%. Исключить сквозняки, движение воздуха от принудительной вентиляции, тепловых пушек и т.п. во время проведения работ до полной полимеризации покрытия.
Температура материала: от +15°С до +25°С. В зимний период и при нанесении в прохладном помещении рекомендуется нагреть полимер до +25°С, температуру следует определять термометром в массе полимера.
После окончания работ инструмент очистить органическими растворителями.
Температура эксплуатации эпоксидных полов: от –60°С до +80°С (кратковременно до +140°С).
После нанесения эпоксидного покрытия: начало пешеходного движения – 3-и сутки, полная механическая нагрузка – 7-е сутки, полная химическая нагрузка – 14-е сутки.
Расход
Классический и промышленный эпоксидные полы: на 1 мм толщины расход равен 1,5 кг/кв.м, минимальная рекомендованная толщина покрытия – 2 мм.
Цвет
Стандартный цвет: серый RAL7040. Колеруется по каталогу RAL от 100 кг.
Тара
Комплект 25 кг, ведра по: 20,8 + 4,2 кг.
Меры предосторожности
После окончания внутренних работ проветрить помещение.
При попадании материала на кожу промыть большим количеством воды.
Использовать индивидуальные средства защиты.
Материал разработан для профессионального использования и применяется квалифицированными специалистами с должной лицензией на выполнение работ по устройству полимерных покрытий. Производитель несет ответственность только за качество поставляемого материала и гарантирует его соответствие стандартам полимерной продукции. Производитель не несет ответственности за дефекты, образовавшиеся в результате применения данного продукта не по назначению, и не имеет возможности контролировать процесс хранения, укладки материалов и/или условия эксплуатации выполненных покрытий.
Хранение
Состав хранить в прочно закрытой таре, предохраняя от действия тепла и прямых солнечных лучей. Не нагревать. Беречь от огня.
Хранить и транспортировать при температуре от –20°С до +25°С.
Гарантийный срок хранения – 6 месяцев со дня изготовления.
Технические данные
Внешний вид | цветная жидкость |
Массовая доля нелетучих (сухой остаток) компонент А, % | 99 |
Условная вязкость комп. А по вискозиметру В3-246 сопло 6 мм при температуре (20,0±0,5) °С, с | 50±20 |
Условная вязкость комп. Б по вискозиметру В3-246 сопло 6 мм при температуре (20,0±0,5) °С, с | 100±10 |
Плотность готовой смеси при температуре (20,0±0,5)°С, г/куб.см | 1,50±0,05 |
Время отверждения покрытия при температуре (20,0±0,5)°С, ч | не более 24 |
Жизнеспособность, мин | не менее 40 |
Интервал рабочих температур в воздушной среде, °С | от –60°С до +80°С (до 30 мин – до +140°С) |
Предел прочности пленки при разрыве при температуре (20,0±0,5)°С, через 14 дней, МПа | 22 |
Относительное удлинение пленки при температуре (20,0±0,5)°С, % | 4 |
Твердость пленки по Шору, тип D, на 28 сутки, ед. | 83–85 |
Истираемость пленки, Табер, CS-10, масса грузов 1 кг, мг | 29 |
Блеск, угол 60°, % | 87–90 |
Стойкость пленки к статическому воздействию воды при температуре (20±2)°С, ч | не менее 48 |
Стойкость пленки к статическому воздействию ксилола при температуре (20±2)°С, ч | не менее 48 |
Стойкость пленки к статическому воздействию бутилацетата при температуре (20±2)°С, ч | не менее 24 |
ТУ 20.30.22-001-18862682-2018
Основные
Производитель:
Краскофф Про
Тара:
Металлическое ведро
Основа (связующее):
Эпоксидная
УФ-стойкость:
Есть
Расход:
1,5 кг/кв.м при толщине 1мм
Степень блеска:
Глянцевая
Время высыхания:
24 часа
Время полного набора прочности:
7 суток
Виды работ:
Внутренние, Внутренние и наружные
Компонентность:
Двухкомпонентный
Температура нанесения:
от +10°С до +30°С
Температура эксплуатации:
от –60°С до +80°С
Устойчивость:
Агрессивная среда , Влага , Вода , ГСМ , Истирание , Механические нагрузки , Моющие средства , Транспортные нагрузки , УФ-излучение , Химические вещества , Щелочи
Объекты применения
- Автосервисы
- Автостоянки
- Ангары
- Гаражи
- Детские учреждения
- Медицинские учреждения
- Пищевые предприятия
- Производственные помещения
- Склады
- Торговые комплексы
- Фармацевтические предприятия
Документы
Два года назад обратились в компанию Краскофф Про в помощи подбора материала в помещение для фасовки пищевых продуктов. После консультации остановились на эпоксидной системе Полиналив ЭП и Полигрунт ЭП. Работы проводила сторонняя организация так как требуют профессиональных навыков. Пол получился прочный и хорошо моется. Качеством остались довольны.
Задайте вопрос специалисту
Наш менеджер поможет подобрать нужный товар и сформирует предзаказ.
Написать на zakaz@kraskoff.ru
