Химстойкая эмаль по ржавчине

• быстросохнущая
• формула «3 в 1»
• химстойкая и водостойкая
• маслобензостойкая
• ударопрочная
• УФ стойкая
• обладает гидроизолирующими свойствами
• превосходные декоративные свойства
• нанесение при отрицательных температурах от –20°С
• полуматовая

Двухкомпонентная полиуретановая антикоррозионная специальная химстойкая грунт-эмаль. Совмещает свойства 3 в 1 – преобразователя ржавчины, грунтовки и финишного покрытия, обладает гидроизолирующими свойствами.
Состоит из основы и отвердителя. Представляет собой суспензию коррозионностойких пигментов и наполнителей в растворе акриловых смол в смеси органических растворителей с добавлением фосфата цинка и активных ингибиторов коррозии. Комплектуется полиизоцианатным отвердителем.
Двухкомпонентная химстойкая грунт-эмаль полиуретановая предназначена для устройства защитных антикоррозийных покрытий с декоративными свойствами, покраски стальных резервуаров, металлических емкостей, цистерн, водного транспорта. Наносится без предварительного грунтования поверхности, формирует твердое, но эластичное покрытие с высокими эксплуатационными свойствами. Высокотемпературная маслобензостойкая эмаль защищает металл, эксплуатирующийся при температуре от –60°С до +120°С, и обеспечивает стойкость к механическим воздействиям, химически агрессивным средам, ГСМ, растворам кислот, щелочей, солей, атмосферным явлениям, УФ излучению, морской и пресной воде. Используется в качестве полиуретановой эмали для металла в воде и грунте для эффективной защиты от биологической, химической, электрохимической и газовой коррозии, для окраски газгольдеров с погружением в землю.
Полиуретановая эмаль для металла полуматовая образует декоративное гладкое однородное атмосферо-, водо- и химически стойкое покрытие.
Покрытие, состоящее из трех слоев грунт-эмали или 150 мкм, при соблюдении технологии нанесения, сохраняет защитные и декоративные свойства в условиях умеренного и холодного климата не менее 15 лет в комплексе с Ферростоун ЭП.

Основные области применения
Наносится на: сталь, сталь оцинкованную, чугун, алюминий, стекло, дерево, бетон, камень.
Полиуретановая грунт-эмаль по металлу применяется для устройства защитных покрытий черных и цветных металлов (оцинковка, алюминий и др.) промышленного и гражданского назначения внутри помещений и на открытом воздухе.
Двухкомпонентная химстойкая грунт-эмаль полиуретановая используется для окраски металлических поверхностей, требующих долговременной противокоррозионной и химической защиты:
• ответственных строительных металлоконструкций;
• строительной и сельскохозяйственной техники;
• железнодорожного, водного и городского транспорта;
• опор линий электропередачи и вышек сотовой связи;
• нефтегазопроводов, цистерн и нефтехранилищ;
• мостов и гидротехнических сооружений;
• крыш и водостоков;
• приборов и оборудования.

Двухкомпонентная полиуретановая грунт-эмаль по металлу рекомендуется к применению в машиностроении, судостроении и судоремонте, а также для долговременной защиты любых металлических поверхностей, эксплуатирующихся в условиях агрессивной промышленной атмосферы, содержащей коррозионноактивные соединения, морском и тропическом климате.
Также полиуретановая грунт-эмаль по металлу применяется для защитно-декоративной окраски металлических конструкций, эксплуатирующийся в атмосферных условиях в грунте и около воды.

Подготовка основания к нанесению
Наносить на сухую, очищенную от грязи, пыли, масел, старой отслоившейся краски и рыхлой ржавчины поверхность в соответствии с ГОСТ 9.4002 или подготовленную до степени Sa2, St3 по МС ISO 8501.
При отрицательных температурах не допускается наносить полиуретановую грунт-эмаль двухкомпонентную на металл с обледеневшей поверхностью и  изморозью, а также во время ледяного тумана.
Обезжирить и при необходимости загрунтовать цинконаполненным грунтом Грунтомет Цинк, Грунтомет Цинк-Эмаль или эпоксидной грунт-эмалью Ферростоун ЭП для увеличения срока службы покрытия и антикоррозионной стойкости.

Подготовка состава к нанесению
Двухкомпонентная полиуретановая грунт-эмаль поставляется в виде двух компонентов – А и Б, соотношение компонентов по объему 10.36:1 (по массе 22,8:2,2).
Компонент А предварительно перемешать строительным миксером или дрелью с насадкой не менее 2 минут, затем в компонент А добавить компонент Б. Полученную смесь тщательно перемешать не менее 3 минут, уделяя особое внимание участкам около дна и стенок тары. Смешанному материалу дать отстояться 10–15 минут и повторно перемешать.
При необходимости разбавить до рабочей вязкости растворителями У-Растворитель, У-Растворитель ПУ. Профильтровать через капроновое сито или сетку 02–01 по ГОСТ 6613.
Жизнеспособность материала в смешанном виде – не менее 8 часов при температуре (20±2)°С.

Способ нанесения

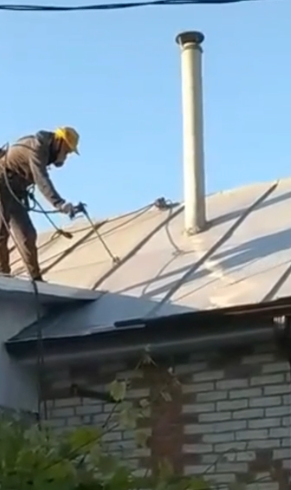

Состав наносить тонким слоем валиком, кистью, безвоздушным или пневматическим распылением в 2–3 слоя.
Для безвоздушного распыления:
Вязкость материала (по ВЗ-246 с диаметром сопла 4 мм) 40–45 сек., оптимальное давление 10–15 Мпа, диаметр сопла – 0,38–0,53 мм, угол распыла 40–80°.
Для пневматического распыления:
Вязкость материала (по ВЗ-246 с диаметром сопла 4 мм) 18–25 сек.
Проведение окрасочных работ следует осуществлять при температуре основания и воздуха не ниже –20°С и влажности не более 70%. Температура материала: от +10°С до +25°С.
Время высыхания до ст. 3 при температуре (20±2)°С – не более 1 часа, при t (60±2)°С – не более 30 минут.
Послойная сушка – 4 часа при температуре (20±2)°С, время нанесение второго слоя зависит от температуры и влажности, при пониженных температурах время сушки увеличивается.
При окраске двухкомпонентной полиуретановой грунт-эмалью морских судов, подвижного состава, металлоконструкций, подверженных постоянному воздействию агрессивных сред, рекомендуется предварительное грунтование цинконаполненным грунтом Грунтомет Цинк, Грунтомет Цинк-Эмаль или эпоксидной грунт-эмалью Ферростоун ЭП, а также необходима подготовка металла не хуже Sa2,5 по МС ISO 8501.
После окончания работ инструмент очистить органическими растворителями У-Растворитель ПУ, У-Растворитель, Ксилол, Р-4 или Р-5А.
Температура эксплуатации от –50°С до +120°С.
Окончательная полимеризация через 5–7 суток при температуре +20°С.

Расход
0,10–0,15 кг/кв.м. Толщина одного слоя: 45–60 мкм.

Цвет
Стандартный цвет: серый RAL7040, белый.
Колеруется в любой цвет по каталогу RAL под заказ от 25 кг, за исключением фиолетовых, люминесцентных и металлизированных оттенков.

Тара
Комплект 25 кг, ведра по: 22,8 + 2,2 кг.

Меры предосторожности
При проведении и после окончания внутренних работ тщательно проветрить помещение.
Использовать индивидуальные средства защиты.

Хранение
Состав хранить и транспортировать при температуре от –20°С до +30°С в прочно закрытой таре, предохраняя от действия тепла и прямых солнечных лучей.
Не нагревать. Беречь от огня. Перед применением после хранения или транспортировки при отрицательных температурах грунт-эмаль выдержать в течение не менее 24 часов при t (20±2)°С для восстановления рабочей температуры материала.
Гарантийный срок хранения в заводской упаковке – 6 месяцев со дня изготовления.

Технические данные

ТУ 20.30.22-001-18862682-2018
