Кислотостойкая краска по металлу

• обеспечивает защиту от ГСМ, кислот и щелочей
• химстойкая и водостойкая
• обладает гидроизолирующими свойствами
• износостойкая и ударопрочная
• стойкая к морской и пресной воде
• толщина одного слоя до 250 мкм
• высокие противокоррозионные свойства
• быстросохнущая

Двухкомпонентная толстослойная быстросохнущая грунт-эмаль, состоит из раствора эпоксидной смолы в органических растворителях, суспензии противокоррозионных пигментов, ингибитора коррозии фосфата цинка, целевых добавок и железной слюдки для барьерного эффекта, комплектуется отвердителем аминного типа.
Эпоксидная грунт-эмаль с высоким сухим остатком обладает усиленной адгезией ко всем металлическим поверхностям из черного и цветного металлов.
Обладает гидроизолирующими свойствами.
Эмаль кислотостойкая образует прочное атмосферостойкое полуглянцевое покрытие, способное выдержать высокие водные нагрузки пресной и морской воды, химические и ГСМ нагрузки светлых нефтепродуктов, разбавленные и концентрированные растворы кислот и щелочей. Кислотоупорная краска предназначена для эксплуатации во всех климатических зонах, типах и категориях атмосферного размещения по ГОСТ 15150 со средой коррозионной активности С1–С5, СX и Im3 по ISO 12944.
Эпоксидная кислотоупорная эмаль по металлу используется в качестве самостоятельного покрытия или в комплексе с другими эпоксидными или полиуретановыми эмалями, в том числе в качестве грунтовочного слоя. Под постоянным воздействием солнечных лучей со временем возможна потеря блеска без изменения защитных свойств покрытия.
Кислотостойкая краска по металлу обладает повышенными показателями на истираемость и ударопрочность, что позволяет использовать ее не только на вертикальных, но и горизонтальных металлических поверхностях. Тиксотропность краски кислотоупорной позволяет наносить однослойное покрытие толщиной до 250 мкм, имеет низкое содержание летучих веществ.

Основные области применения
Наносится на: металл черный, чугун, сталь, сталь оцинкованную, алюминий и его сплавы, ЖБИ.
Химически стойкая краска применяется для антикоррозионной защиты металлических поверхностей, подвергающихся воздействию промышленной атмосферы, контактирующих с морской и пресной водой, в судостроении для надпалубных построек до ватерлинии, причалов и доков. Кислотостойкие краски востребованы для окраски внешних частей нефтяных резервуаров, внутренней части резервуаров для хранения светлых нефтепродуктов и химических веществ.

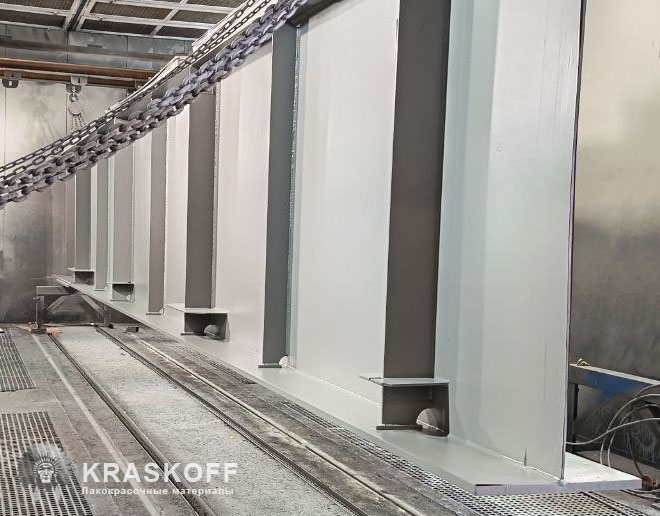

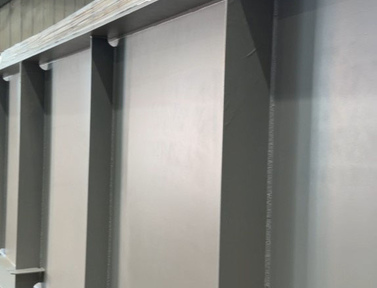

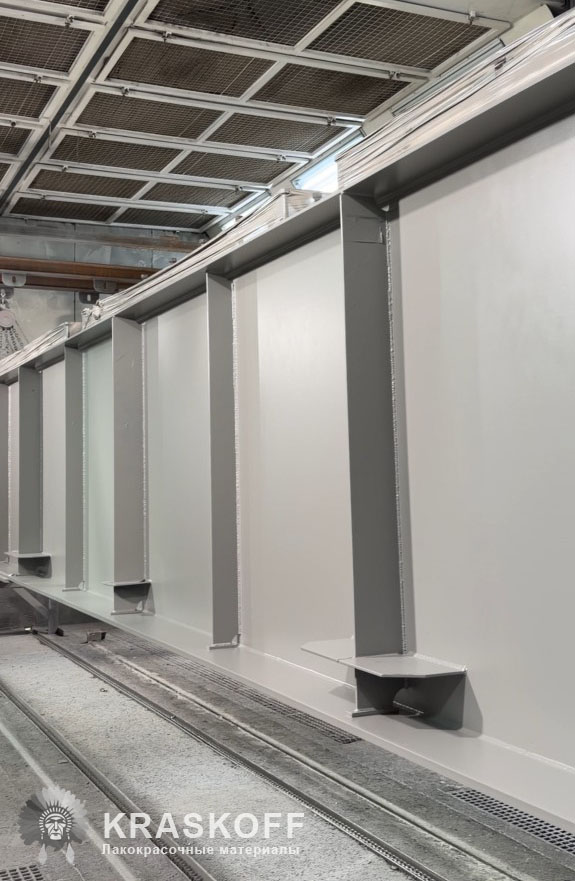

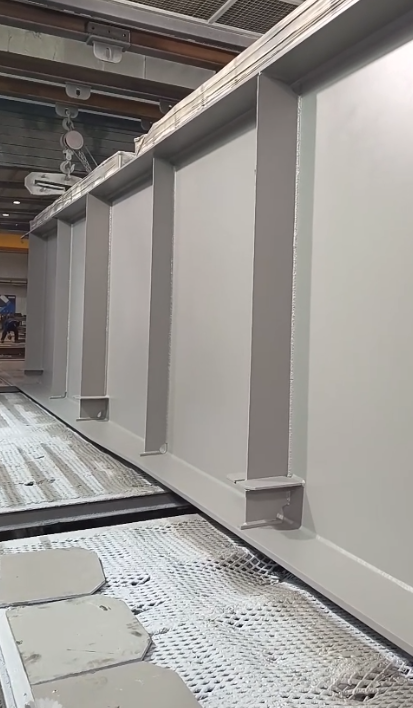

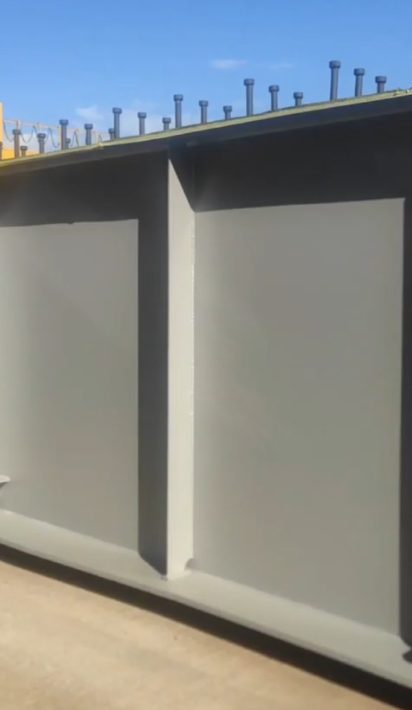

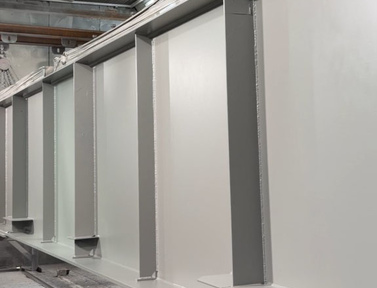

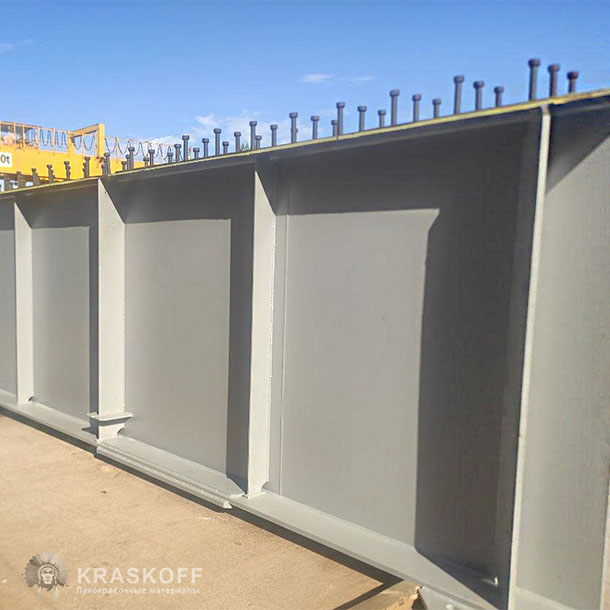

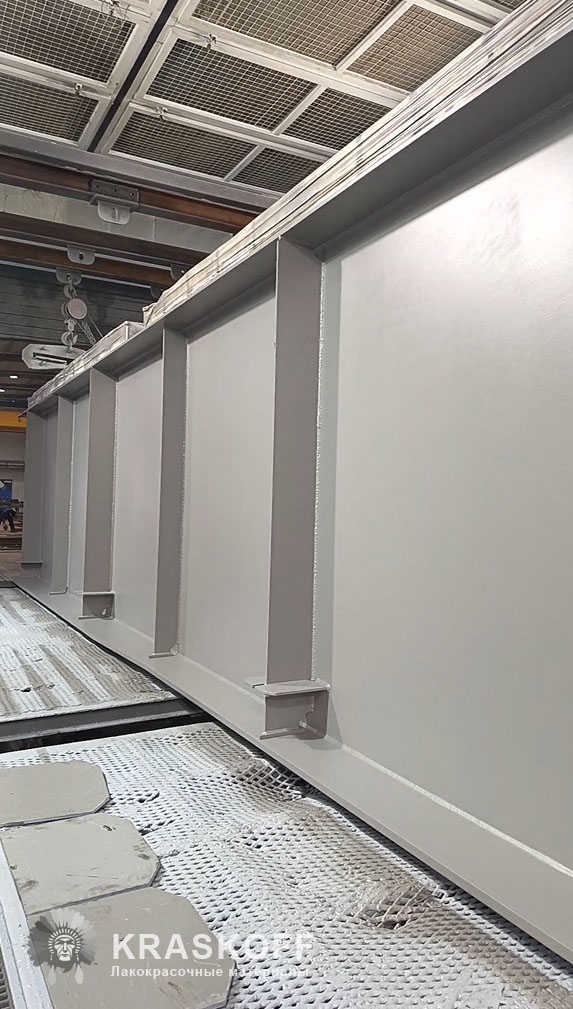

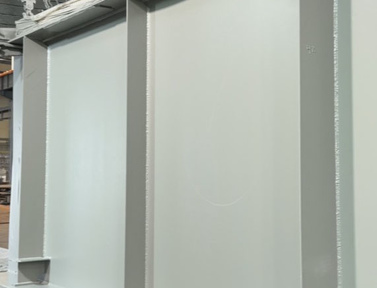

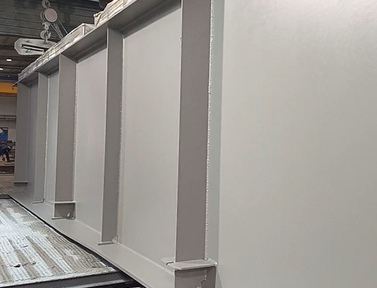

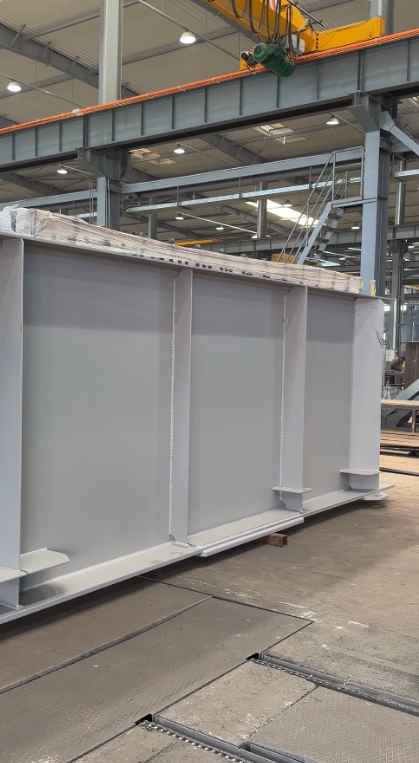

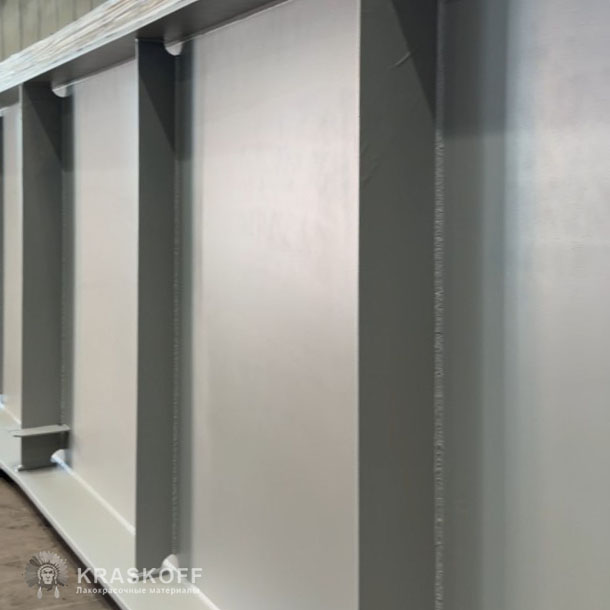

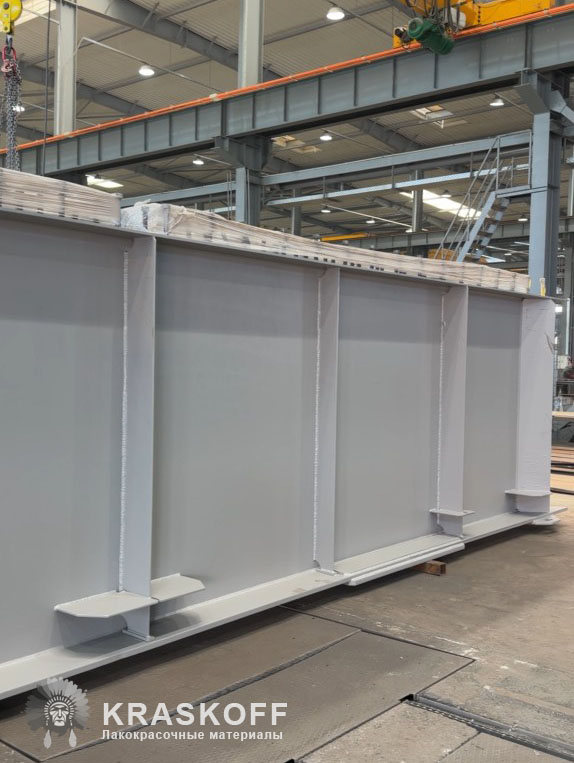

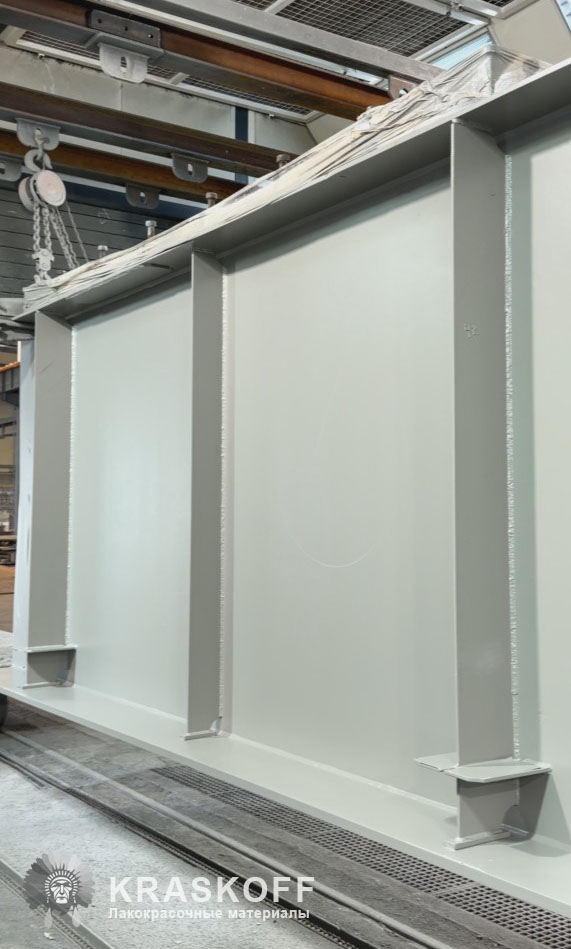

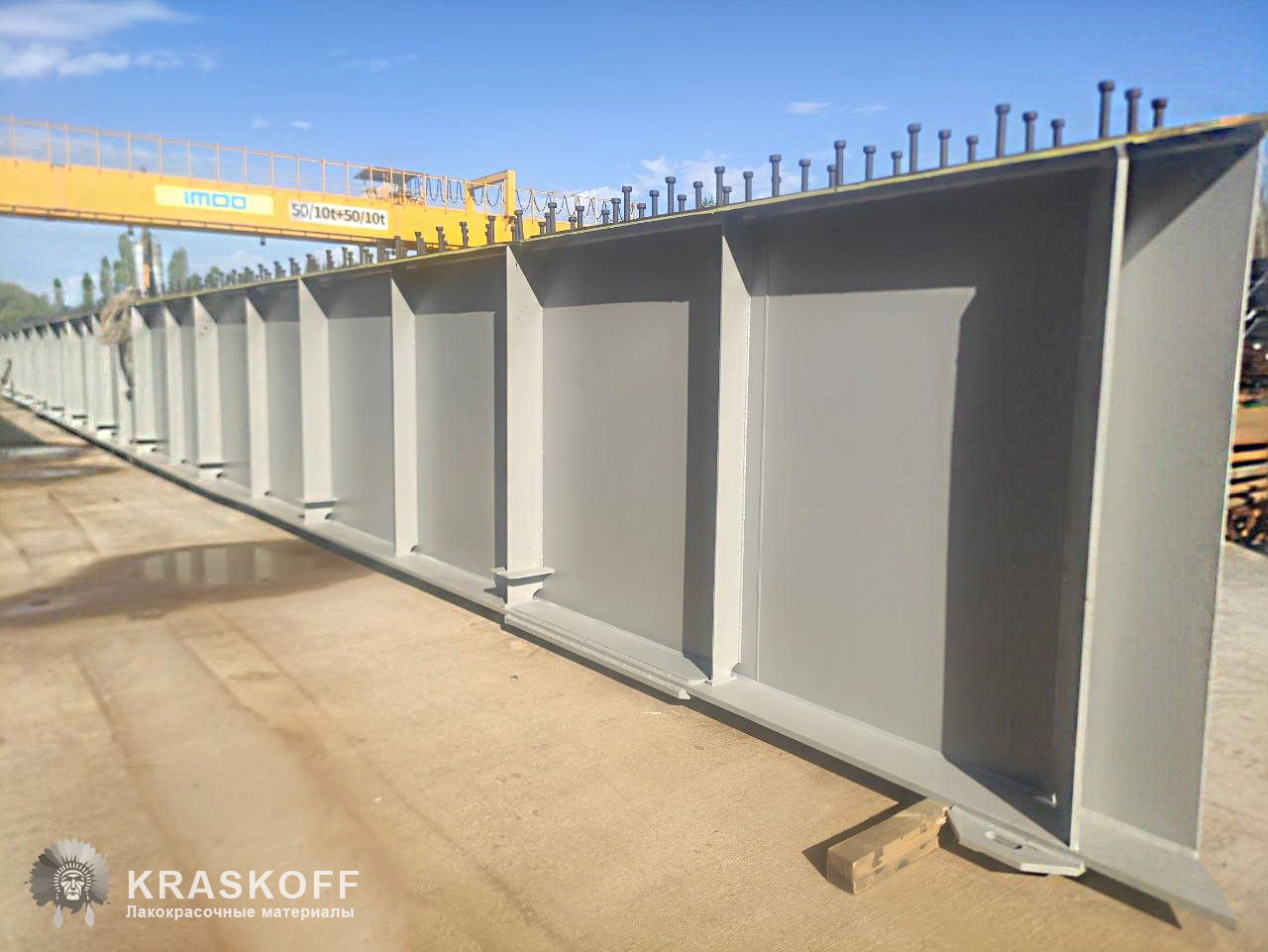

Быстросохнущая эпоксидная грунт-эмаль для металла Ферростоун КС образует кислотостойкое покрытие на металле и используется на следующих объектах:
• нефтеперерабатывающие предприятия;
• хранилища светлых нефтепродуктов;
• хранилища минеральных удобрений;
• внутренние поверхности хранилищ химических веществ;
• морские сооружения, причалы и доки;
• судостроение и судоремонт надводного борта выше ватерлинии и надстроек;
• внутренние и внешние поверхности ж/д цистерн;
• металлоконструкции в производственных цехах;
• холодильники, морозильники;
• объекты с/х назначения: птицефермы, инкубаторы, коровники, свинарники и т. п.;
• резервуары, технические бассейны, отстойники, очистные сооружения.

Толстослойная эпоксидная грунт-эмаль обладает хорошими противокоррозионными свойствами, высокой химической и атмосферной стойкостью, быстросохнущей формулой и возможностью нанесения слоя большой толщины.

Подготовка основания к нанесению
Тщательная подготовка поверхности (оптимально)

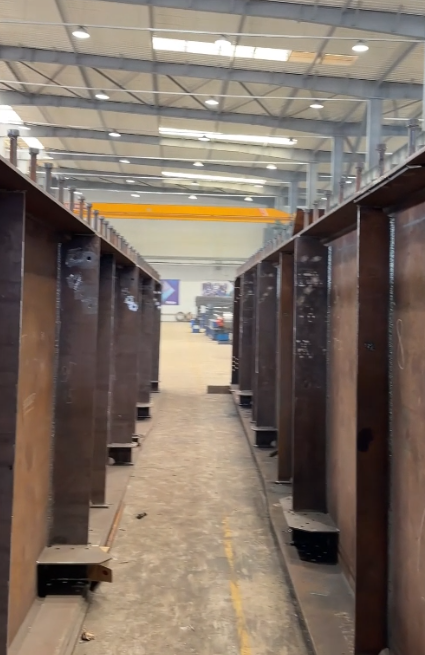

Перед нанесением кислотостойкой грунт-эмали зачистить поверхность металла от ржавчины, окалины, окислов металла до степени Sa 2 ½ по ГОСТ Р ИСО 8501-1-2014 и обезжирить до степени 1 по ГОСТ 9.402-2004 (отсутствие следов жира на фильтровальной бумаге после протирки поверхности). Очистку проводить пескоструйной или дробеструйной обработкой. Допускается очистка до степени Sa2 или St2 в труднодоступных местах.
Окраска по окалине и ржавчине до 100 мкм (допустимо только без высокой химической нагрузки)
Поверхность металла зачистить от рыхлой пластовой ржавчины ручным или механизированным способом до степени St2, а также очистить от масел, грязи, пыли и обезжирить до степени 1 по ГОСТ 9.402-2004.

Подготовка состава к нанесению
Химстойкая эпоксидная эмаль поставляется в виде двух компонентов – А и Б, соотношение компонентов по массе 21,45:3,55.
Компонент А предварительно размешать до однородного состояния, затем постепенно добавить компонент Б. Полученную смесь тщательно перемешать дрелью (низкооборотистой, не более 400–600 об./мин.) до полного смешения компонентов, избегая непромесов. Для разбавления при необходимости применять растворитель У-Растворитель, Ксилол, Р5 или Р5А не более 5–10% от массы эмали непосредственно перед нанесением. Жизнеспособность приготовленного состава без добавления растворителя: 6 часов (+10°С), 4 часа (+20°С), 2 часа (+30°С).

Способ нанесения
Грунт-эмаль кислотостойкую наносить короткошерстным валиком, кистью или воздушным и безвоздушным распылением в 1–2 слоя в зависимости от агрессивности среды, в которой будет эксплуатироваться покрытие, и необходимой толщины.
Воздушное распыление: диаметр сопла 1,5–2,0 мм, давление 0,3–0,5 МПа (3–5 бар).
Безвоздушное распыление: диаметр сопла 0,013''–0,017'', давление не менее 15 МПа (150 бар).
Величина является рекомендованной и может изменяться для конкретных случаев.
Наносить краску антикислотную следует при температуре основания и воздуха от –10° до +35°С и влажности не более 85%. Оптимальная температура нанесения: от +5° до +30°С. При окраске ниже 0°С поверхность должна быть без влаги, льда, инея или снега, а также как минимум на 3°С выше точки росы. Температура материала: от +15° до +25°С.
Послойная сушка: 2–6 часов (при +20°С) в зависимости от температуры, влажности и толщины пленки. Нанесение полиуретановых покрытий рекомендуется через 24 часа.
Максимальное время перекрытия: 6 месяцев. Если максимальный период времени перекрытия превышен, то необходимо придать поверхности шероховатость для обеспечения межслойной адгезии.
После окончания работ инструмент очистить органическими растворителями У-Растворитель, Ксилол, Сольвент, Р-5А, Ацетон.
Температура эксплуатации: от –40°С до +100°С.
Перед началом эксплуатации химстойкой краски по металлу в агрессивных средах окрашенную поверхность выдерживают: при температуре не ниже +18°C – не менее 15 суток; при температуре 10–18°C – не менее 20 суток; при температуре 5–10°C – не менее 30 суток.

Расход
Расход краски кислотостойкой для металла:
0,4–0,5 кг/кв.м – при нанесении безвоздушным распылением;
0,3–0,4 кг/кв.м – при нанесении кистью или валиком.
Толщина одного слоя:
до 250 мкм – при окраске методом безвоздушного распыления;
около 150 мкм – при окраске кистью, валиком.
Ориентировочный расход: 0,19–0,20 кг/кв.м при толщине 100 мкм.

Цвет
Стандартные цвета: серый.
Колеруется в прописные цвета под заказ от 500 кг.

Тара
Комплект 25 кг, ведра по: 21,45 + 3,55 кг.

Меры предосторожности
При проведении внутренних работ, а также после их окончания проветрить помещение.
При попадании антикислотной краски на кожу промыть большим количеством воды.
Использовать индивидуальные средства защиты.

Хранение
Состав хранить в плотно закрытой таре, предохраняя от действия тепла и прямых солнечных лучей. Не нагревать. Беречь от огня.
Хранить и транспортировать при температуре от –40°С до +40°С.
Гарантийный срок хранения – 12 месяцев со дня изготовления.

Технические данные

ТУ 20.30.22-001-18862682-2018
